Schémata stěn a stropů

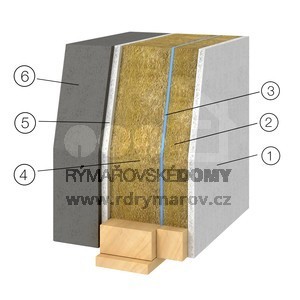

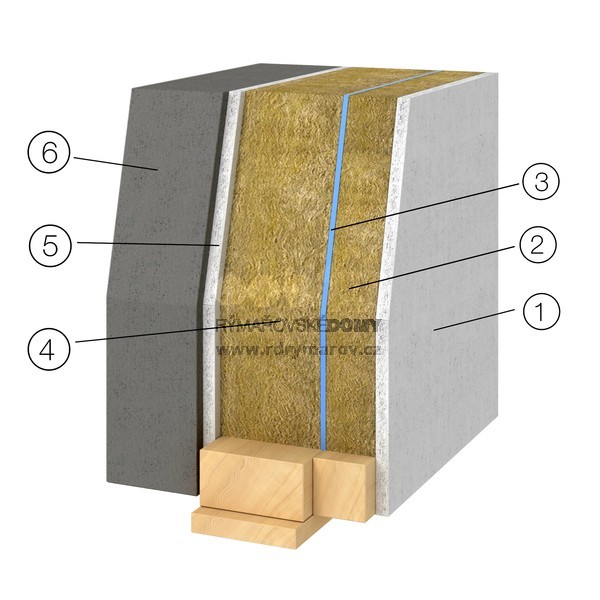

Schéma obvodové stěny s izolační předstěnou

1. Fermacell - sádrovláknitá deska 15 mm
2. Dřevěný rám (vyplněn tepelnou izolací) 40 mm
3. Parozábrana
4. Dřevěný rám (vyplněn tepelnou izolací) 120 mm
5. Fermacell - sádrovláknitá deska 15 mm
6. Termofasáda 150 mm

• Tloušťka celkem 370 mm
• Součinitel prostupu tepla U = 0,128 W/m².K

Schéma difúzně otevřené obvodové stěny

1. Fermacell - sádrovláknitá deska 15 mm
2. Montážní předstěna s tepelnou izolací z minerální vlny (ISOVER Domo) 40 mm
3. Fermacell Vapor - sádrovláknitá deska s parobrzdou 13 mm
4. Nosný rám s tepelnou izolací z minerální vlny (ISOVER Uni) 120 mm
5. Fermacell - sádrovláknitá deska 15 mm
6. Tepelná izolace z minerálné vlny ROCKWOOL FrontRock MAX E 2 x 80 mm
7. Difúzně otevřený fasádní systém 7 mm

• Tloušťka celkem 370 mm
• Součinitel prostupu tepla U = 0,121 W/m².K

Schéma vnitřní nosné stěny

1. Fermacell - sádrovláknitá deska 15 mm
2. Dřevěný rám (vyplněn tepelnou izolací) 120 mm
3. Fermacell - sádrovláknitá deska 15 mm

• Tloušťka celkem 150 mm

Schéma vnitřní dělící příčky

1. Fermacell - sádrovláknitá deska 15 mm
2. Dřevěný rám (vyplněn tepelnou izolací) 60 mm
3. Fermacell - sádrovláknitá deska 15 mm

• Tloušťka celkem 90 mm

Schéma podlahové konstrukce

1. Železobetonová deska
2. PE fólie
3. Vyrovnávací podsyp Fermacell
4. Podlahový polystyren 2 x 50 mm
5. Podlahový dílec Fermacell
6. Podlahová krytina - laminát

Schéma stropu nad přízemím

1. Podlahová krytina 10 mm
2. Fermacell - podlahový dílec 25 mm
3. Dřevovláknitá deska měkká 60 mm
4. Mirelon
5. Dřevotříska 22 mm
6. Stropní nosník 60x240 mm; vzduchová mezera 120 mm; tepelná izolace 120 mm
7. Rošt z latí 30 mm
8. 2x Sádrokarton 25 mm

• Tloušťka celkem 412 mm

Schéma stropu nad podkrovím

1. Tepelná izolace 100 mm
2. Dřevotříska 22 mm
3. Stropní nosník 60x180 mm (vyplněn tepelnou izolací 180 mm)
4. Parozábrana
5. Rošt z latí 30 mm
6. Sádrokarton 15 mm

• Tloušťka celkem 347 mm
• Součinitel prostupu tepla U = 0,14 W/m².K

Schéma střešní konstrukce

1. Střešní krytina
2. Střešní latě 33 mm
3. Kontralatě 33 mm
4. Difusní folie
5. Krokev 60x180 mm; vzduchová mezera 30 mm; laťování 60 mm (vyplněno tepelnou izolací 240 mm)
6. Parozábrana
7. Fermacell - sádrovláknitá deska 15 mm

• Tloušťka celkem 351 mm
• Součinitel prostupu tepla U = 0,17 W/m².K
